Sauvetage moteur gelé

Procédure de la réparation d'un bloc moteur gelé, par la méthode du point de chainette. Avec l'aimable autorisation de Thierry AUFFRAY qui a réalisé le sauvetage du moteur de son tracteur VENDEUVRE type BB n°5375.

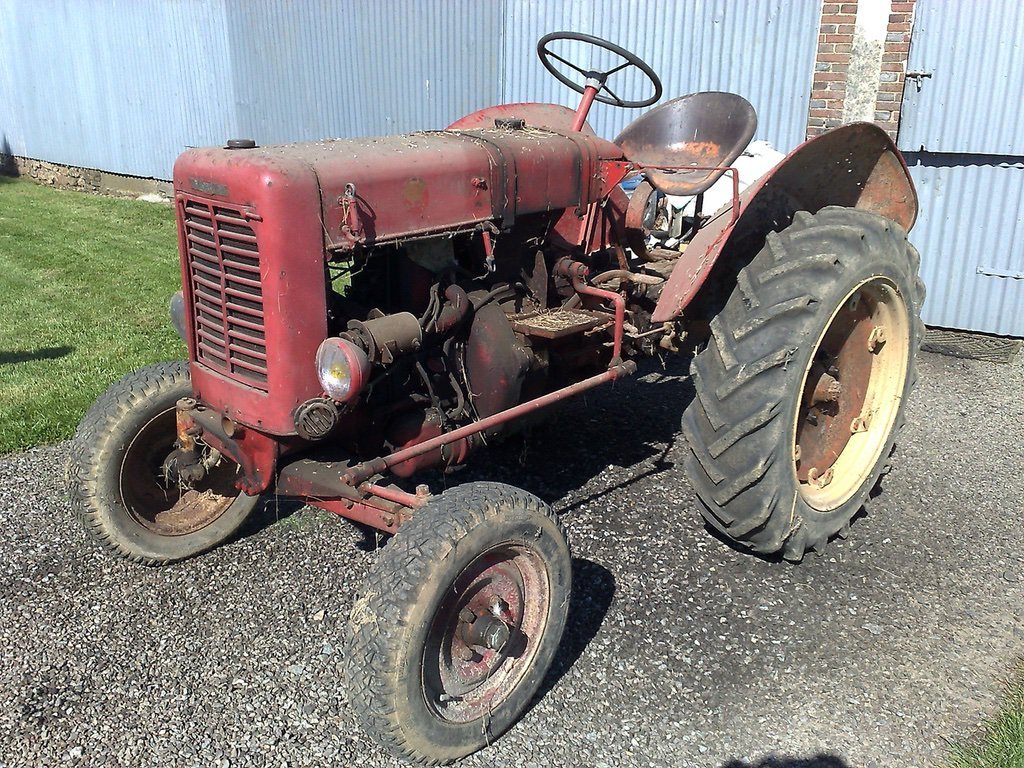

Le BB en sortie de grange.

Le BB en sortie de grange.

Après démontage du moteur, mauvaise surprise le bloc moteur est cassé à deux places. Il va falloir procéder à sa réparation par la méthode ancienne, le point de chainette.

Après démontage du moteur, mauvaise surprise le bloc moteur est cassé à deux places. Il va falloir procéder à sa réparation par la méthode ancienne, le point de chainette.

Il faut se munir de cuivre rond Ø 5mm, d'un forêt Ø 4,2mm, d'un taraud et d'une filière de 5 au pas de 80. une perceuse, un tourne à gauche, du Loctite 648 une paire de pince, une lime, une scie à métaux et un bon étau, du courage et de la patience.

Il faut se munir de cuivre rond Ø 5mm, d'un forêt Ø 4,2mm, d'un taraud et d'une filière de 5 au pas de 80. une perceuse, un tourne à gauche, du Loctite 648 une paire de pince, une lime, une scie à métaux et un bon étau, du courage et de la patience.

Donner un coup de pointeau, ensuite percer un premier trou Ø 4,2 sans déboucher; Sinon vous risquez de casser le forêt et il faut que la tige de cuivre soit bien vissée au fond du trou.

Donner un coup de pointeau, ensuite percer un premier trou Ø 4,2 sans déboucher; Sinon vous risquez de casser le forêt et il faut que la tige de cuivre soit bien vissée au fond du trou.

Il faut faire un chanfrein à l'extrémité de la tige pour faciliter l'attaque de la filière.

Il faut faire un chanfrein à l'extrémité de la tige pour faciliter l'attaque de la filière.

Fileter la tige de cuivre, en allant un peu plus loin que la profondeur de perçage effectuée dans le bloc.

Fileter la tige de cuivre, en allant un peu plus loin que la profondeur de perçage effectuée dans le bloc.

Faire le taraudage jusqu’au fond du trou et bien le nettoyer à la soufflette.

Faire le taraudage jusqu’au fond du trou et bien le nettoyer à la soufflette.

Mettre la Loctite 648 sur le filetage de la tige, et la visser à fond dans le bloc.

Mettre la Loctite 648 sur le filetage de la tige, et la visser à fond dans le bloc.

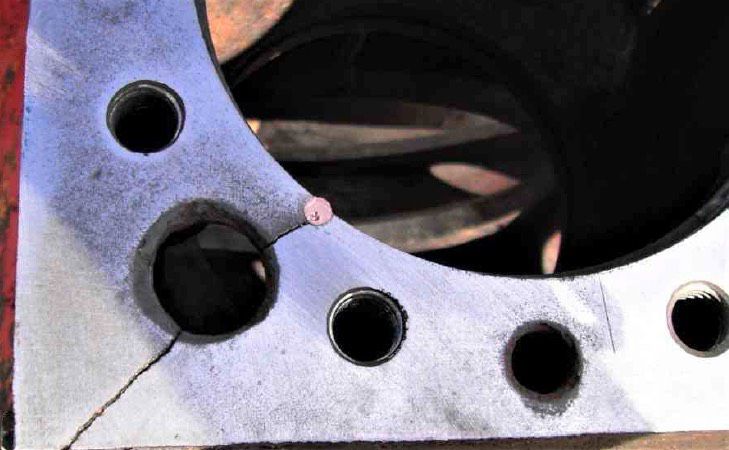

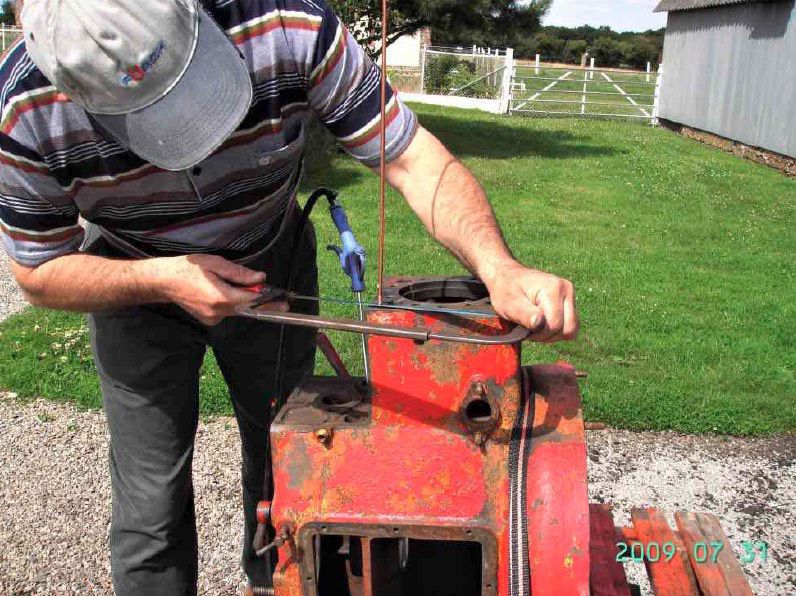

Couper la tige au plus ras possible du bloc sans l’attaquer avec la lame.

Couper la tige au plus ras possible du bloc sans l’attaquer avec la lame.

Passer un léger coup de lime sur la tige, et donner un coup de pointeau au milieu du diamètre extérieur du rond de cuivre, pour effectuer le second trou, et répéter les opérations jusqu’à la fin de votre point de chainette.

Passer un léger coup de lime sur la tige, et donner un coup de pointeau au milieu du diamètre extérieur du rond de cuivre, pour effectuer le second trou, et répéter les opérations jusqu’à la fin de votre point de chainette.

C’est pourquoi nous appelons bien ce moyen de réparation,( le point de chainette)

C’est pourquoi nous appelons bien ce moyen de réparation,( le point de chainette)

Les ronds de cuivre doivent bien s’enchainer, c'est important de faire  calmement un travail de qualité.

Les ronds de cuivre doivent bien s’enchainer, c'est important de faire calmement un travail de qualité.

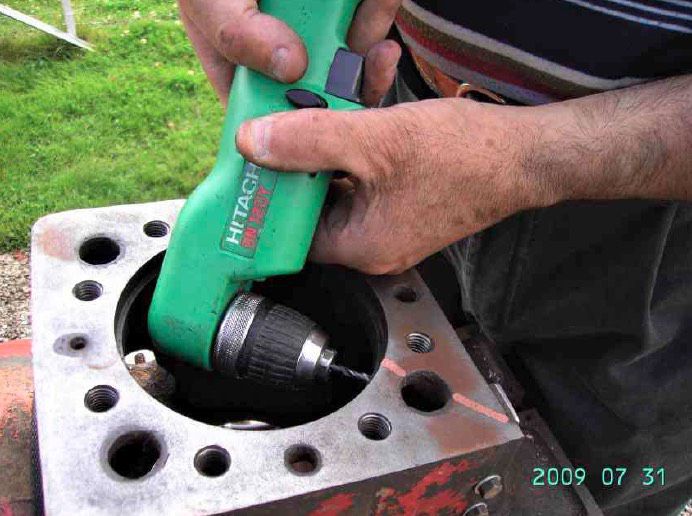

Pour l’intérieur du bloc il faudra utiliser une perceuse angulaire.

Pour l’intérieur du bloc il faudra utiliser une perceuse angulaire.

Quant à la suite, c’est le même procédé ( attention au forêt, ainsi qu’au taraud car l’accès n’est pas toujours facile.

Quant à la suite, c’est le même procédé ( attention au forêt, ainsi qu’au taraud car l’accès n’est pas toujours facile.

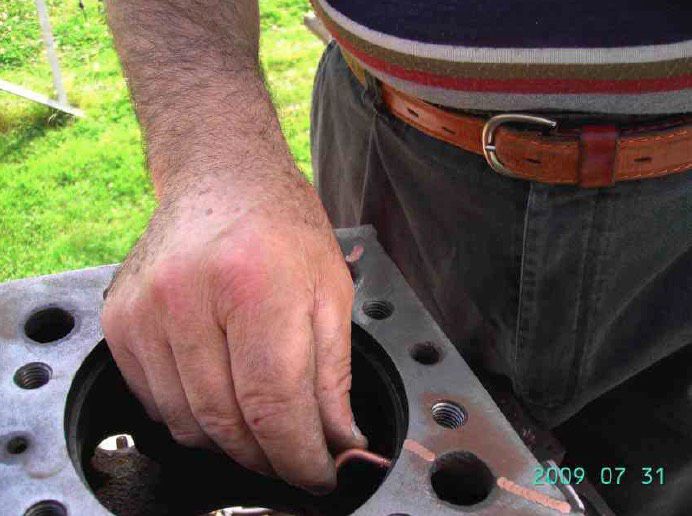

Couder la tige de cuivre filetée pour réussir à la visser dans le bloc.

Couder la tige de cuivre filetée pour réussir à la visser dans le bloc.

Bien enduire la surface du bloc avec de la pâte à roder, prendre une lime de 300 de la toile moyenne bien tendue sur la lime et procéder en faisant un mouvement en forme de 8. Lisser avant de nettoyer.

Bien enduire la surface du bloc avec de la pâte à roder, prendre une lime de 300 de la toile moyenne bien tendue sur la lime et procéder en faisant un mouvement en forme de 8. Lisser avant de nettoyer.

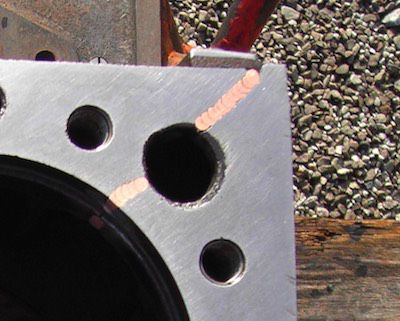

Une vue détaillée du travail terminé.

Une vue détaillée du travail terminé.

Il faudra que la surface soit parfaite partout comme sur la photo. Après cette opération assez délicate, vous êtes prêt à monter la chemise avec son joint sans oublier la cale qui va sous celle-ci.

Il faudra que la surface soit parfaite partout comme sur la photo. Après cette opération assez délicate, vous êtes prêt à monter la chemise avec son joint sans oublier la cale qui va sous celle-ci.

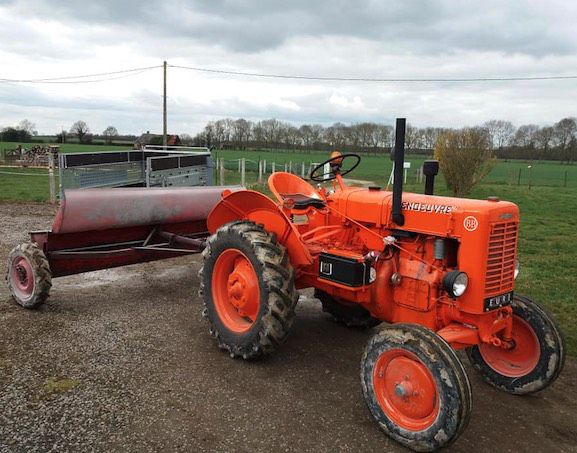

Voici une photo de mon tracteur maintenant terminé de restauration depuis 2011.
Le point de chainette a fait ses preuves, car cette réparation n’a
pour l’instant pas bougé.

Voici une photo de mon tracteur maintenant terminé de restauration depuis 2011. Le point de chainette a fait ses preuves, car cette réparation n’a pour l’instant pas bougé.

Il est au travail 10 ans plus tard.

Il est au travail 10 ans plus tard.
