Sauvetage BOB 500

Notre ami Suisse a redonné une jeunesse à son BOB500

1 Aujourd'hui c'est le rapatriement du BOB 500, la remorque est bien utile.

1 Aujourd'hui c'est le rapatriement du BOB 500, la remorque est bien utile.

2 Il est très propre pour son âge mais une bonne révision est indispensable.

2 Il est très propre pour son âge mais une bonne révision est indispensable.

3

3

4

4

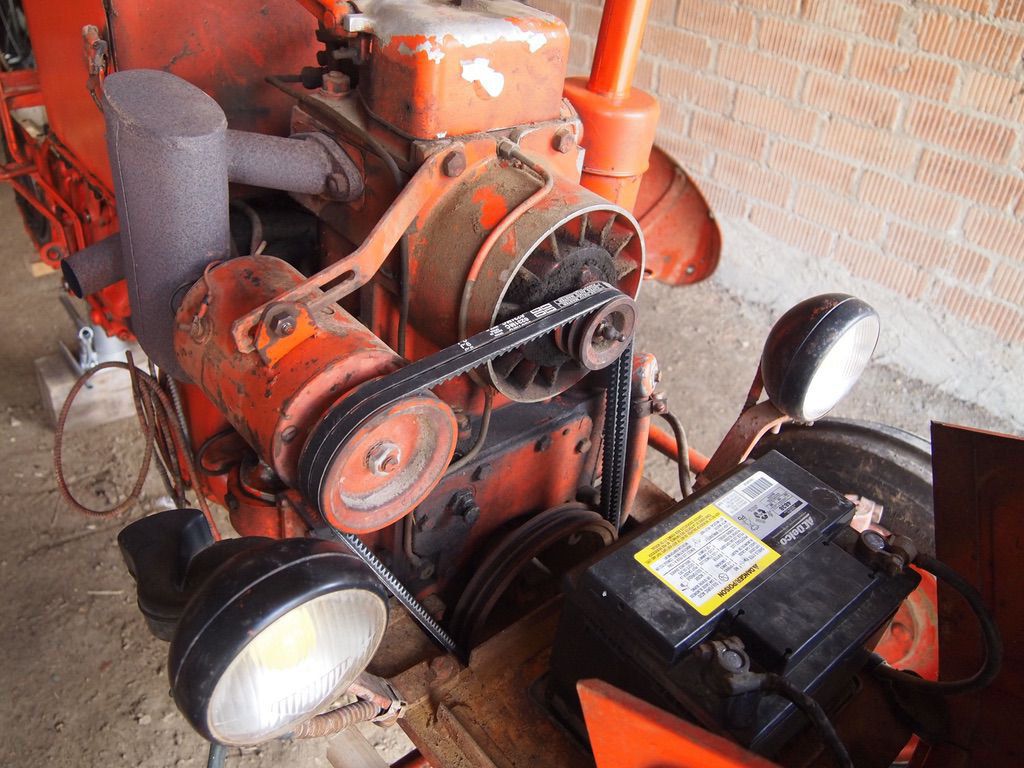

5  Le moteur avant le démontage.

5 Le moteur avant le démontage.

6

6

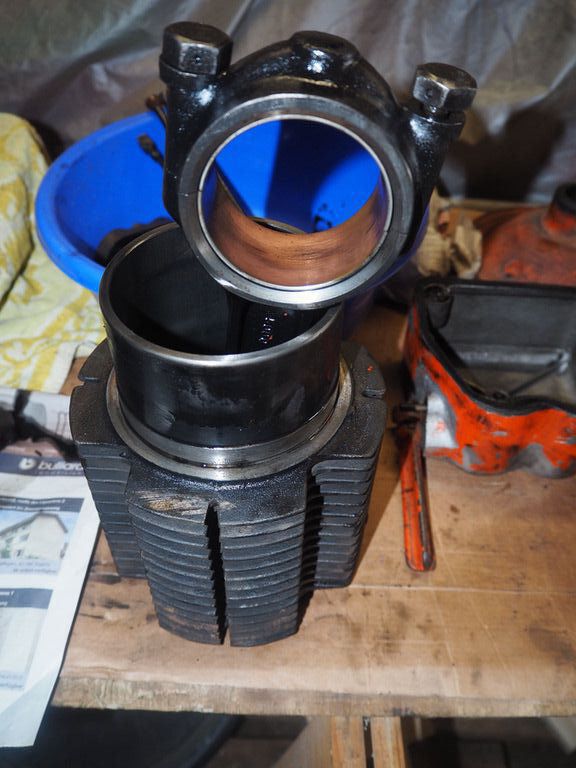

7 Dépose de la chemise et du piston, démontage de la bielle.

7 Dépose de la chemise et du piston, démontage de la bielle.

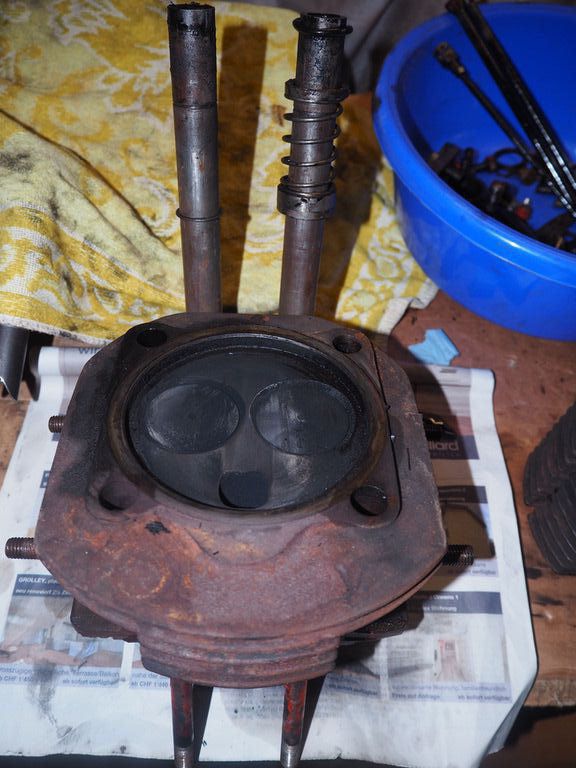

8 Examen de la culasse et des soupapes, il y a beaucoup de travail à faire dessus

8 Examen de la culasse et des soupapes, il y a beaucoup de travail à faire dessus

9 Contrôle des coussinets de bielle

9 Contrôle des coussinets de bielle

10 Le coussinets sont corrects et la pression d'huile était bonne.

10 Le coussinets sont corrects et la pression d'huile était bonne.

11 Les manchons en caoutchouc de tubes de culbuteurs ont été changés.

11 Les manchons en caoutchouc de tubes de culbuteurs ont été changés.

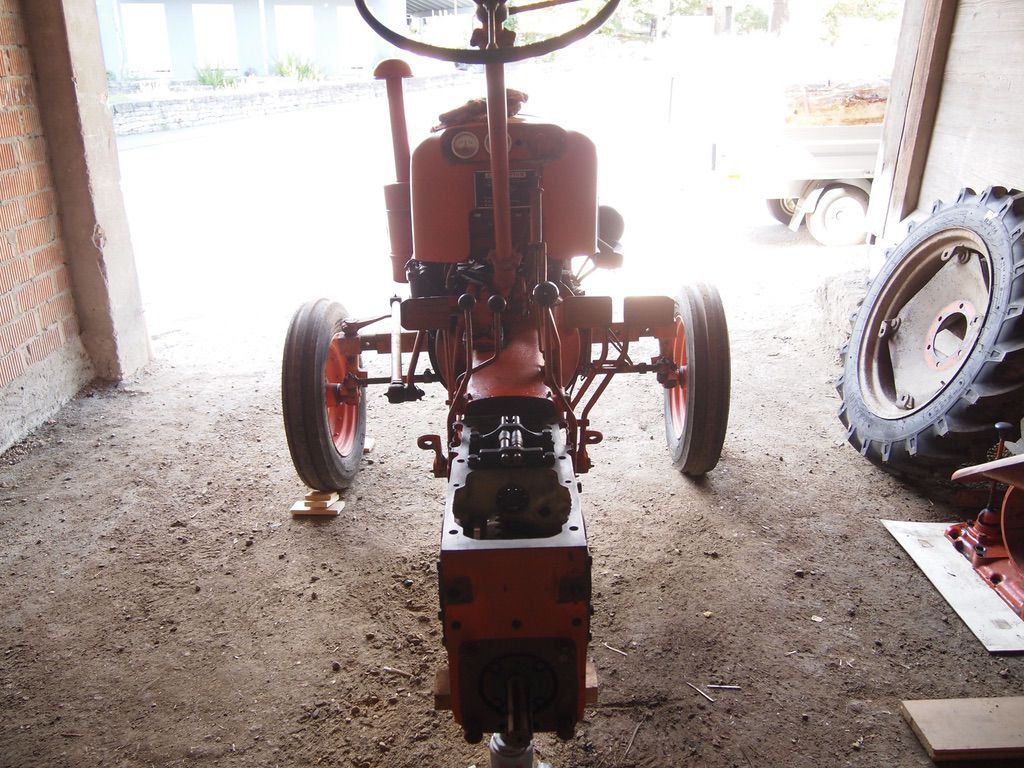

12 Désaccouplage  du tracteur au niveau de l'embrayage.

12 Désaccouplage du tracteur au niveau de l'embrayage.

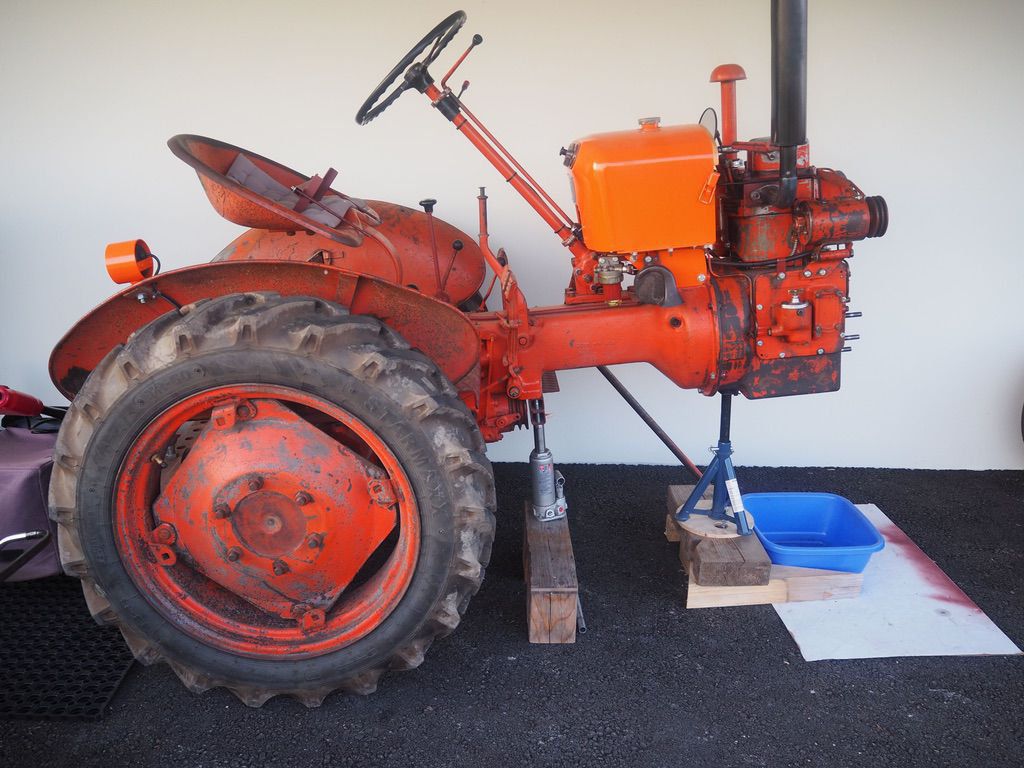

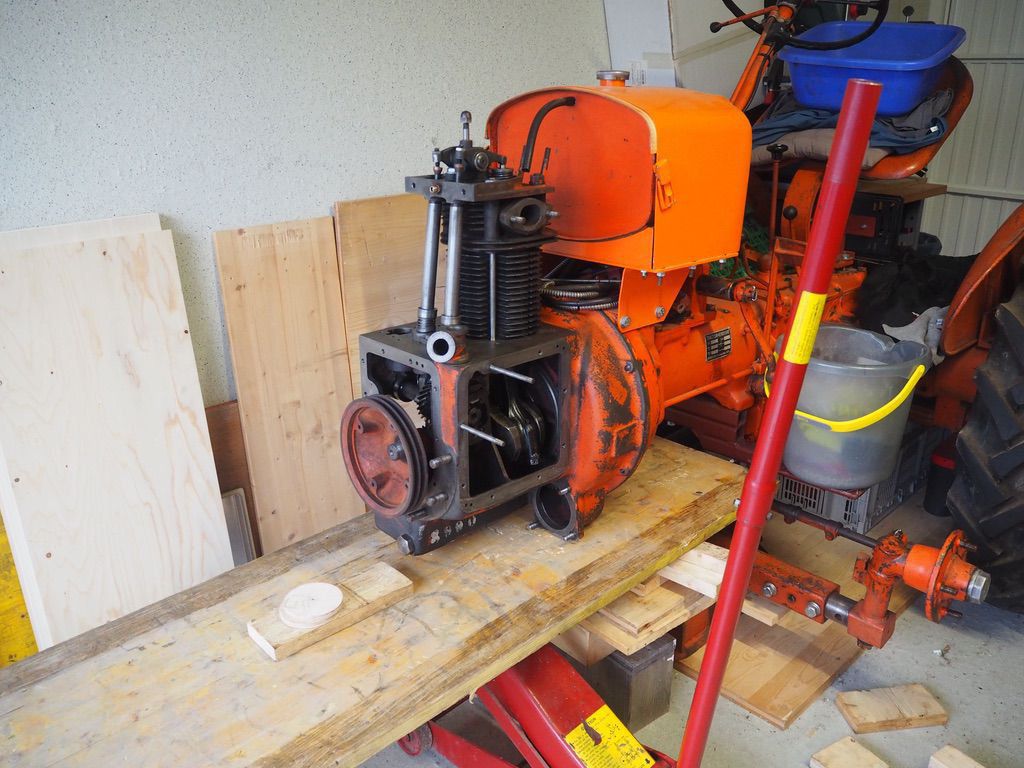

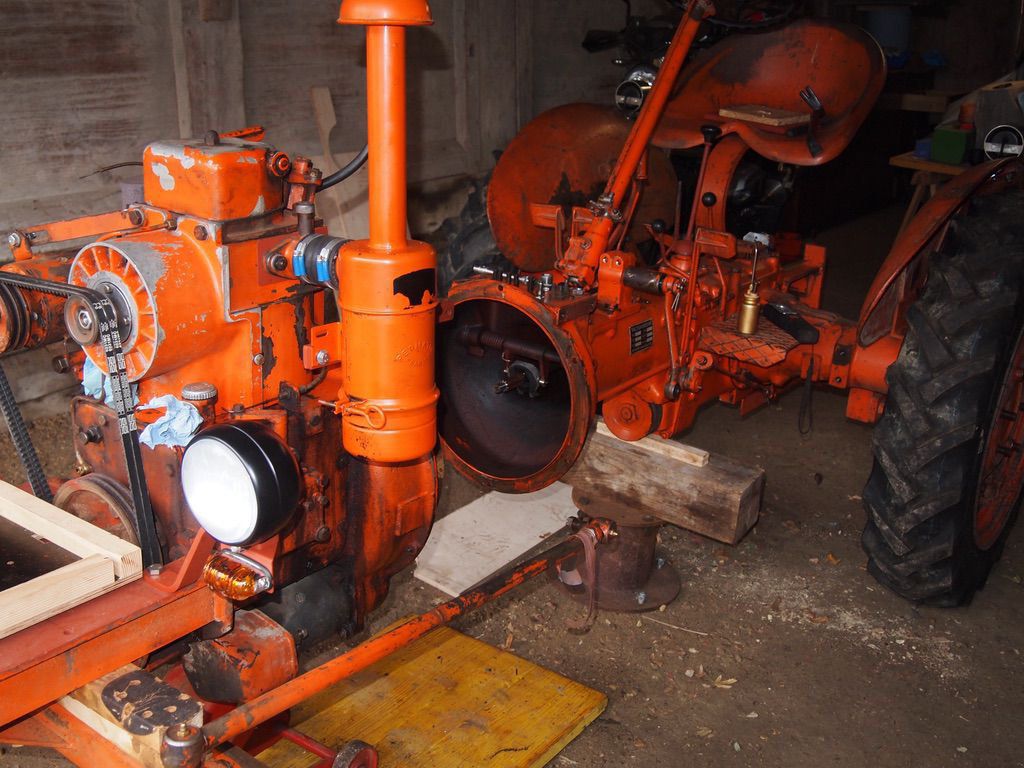

13 Le tracteur est maintenant coupé en deux.

13 Le tracteur est maintenant coupé en deux.

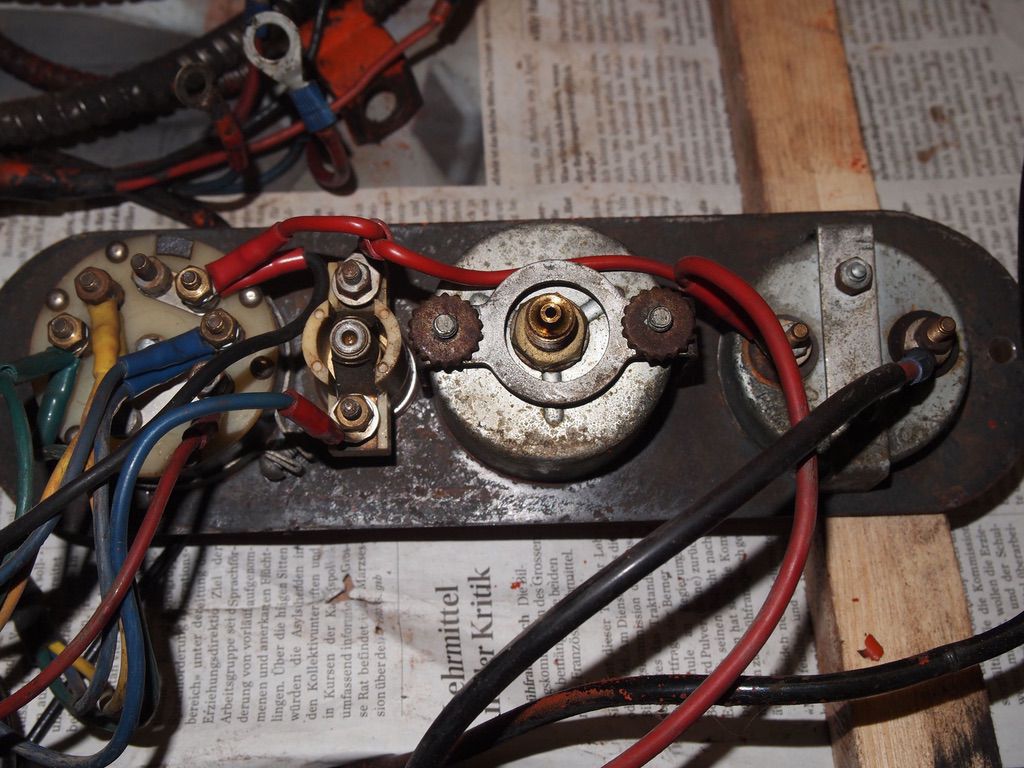

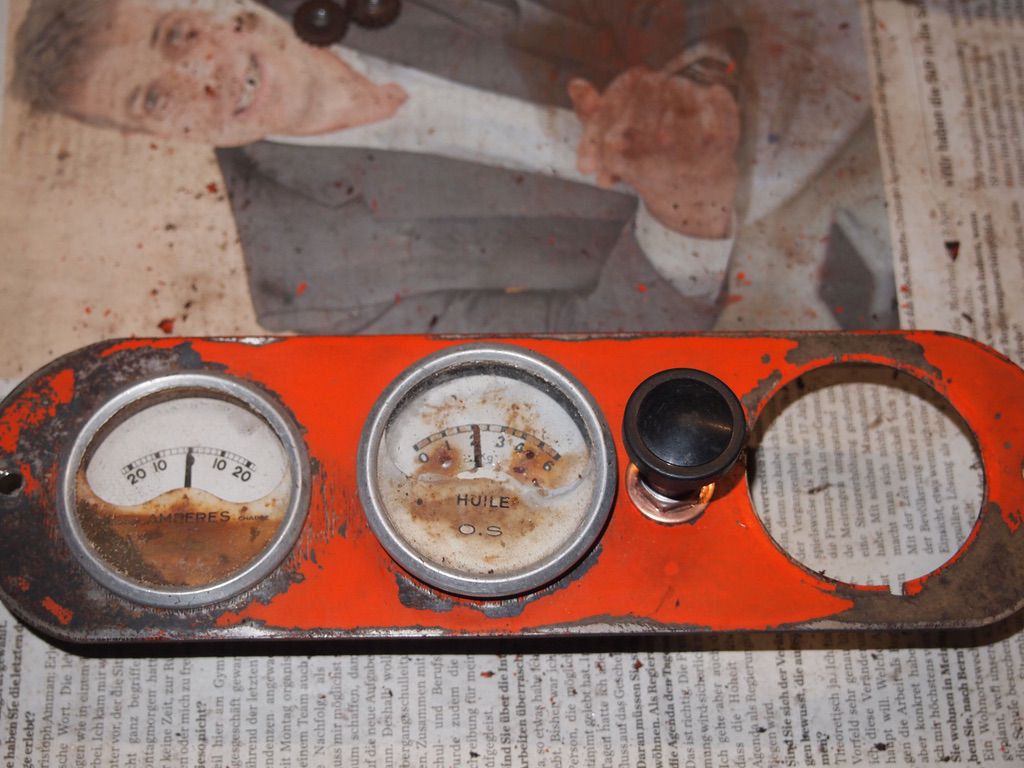

14 Les voyants sont en mauvais état.

14 Les voyants sont en mauvais état.

15

15

16 le tableau de bord est remis à neuf.

16 le tableau de bord est remis à neuf.

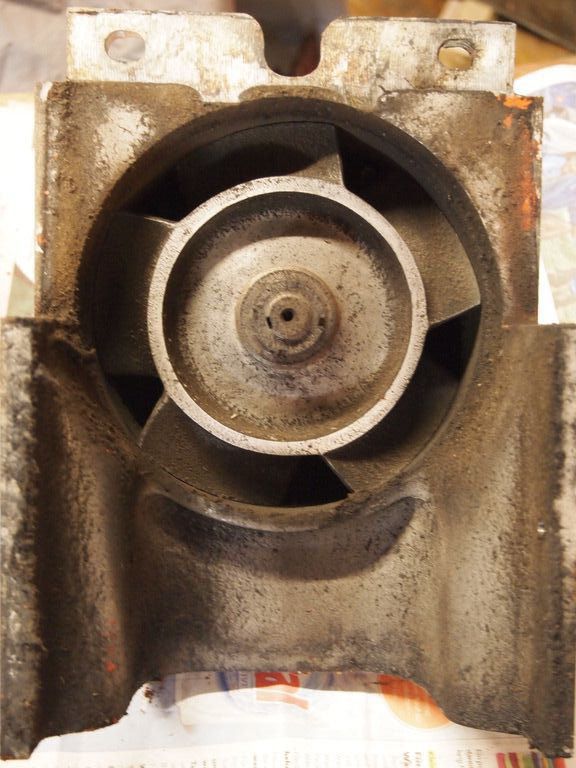

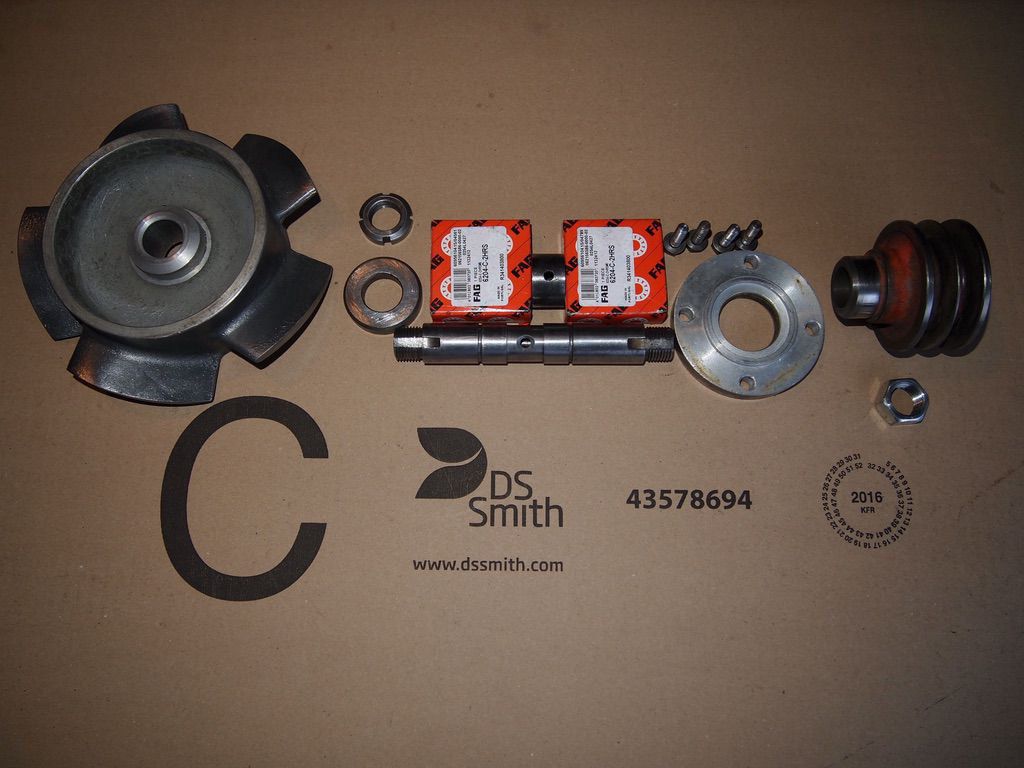

17 Démontage complet de la turbine.

17 Démontage complet de la turbine.

18 les roulements sont en attente pour la turbine.

18 les roulements sont en attente pour la turbine.

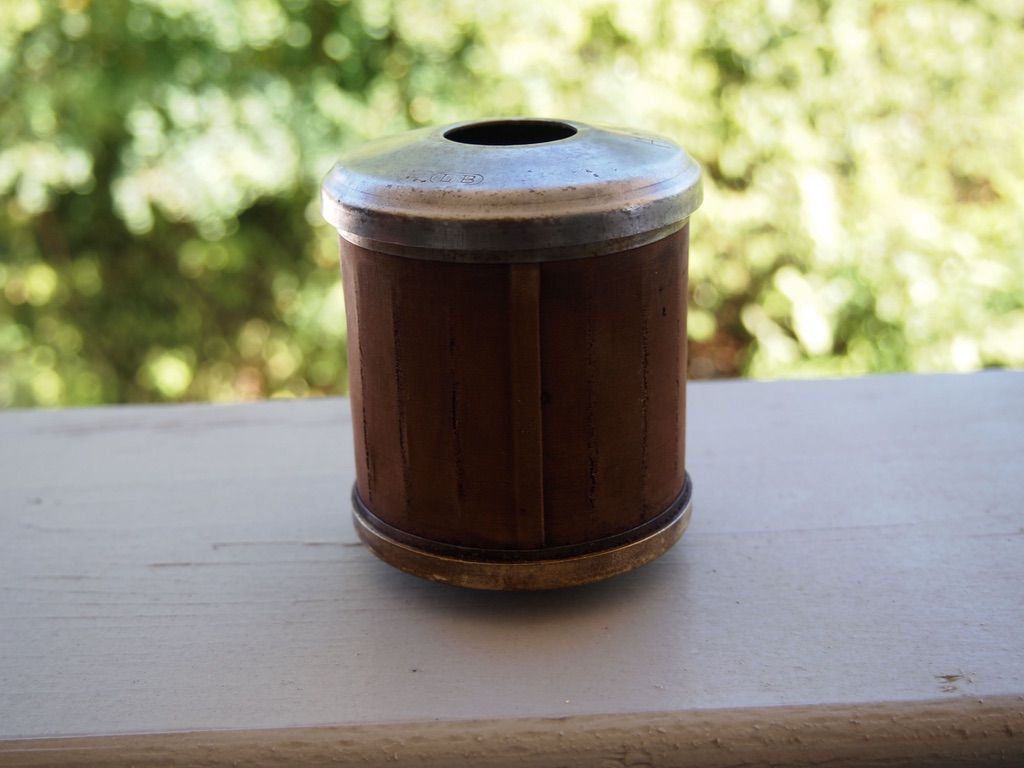

19 Le filtre à huile à peigne avec sa vis de purge.

19 Le filtre à huile à peigne avec sa vis de purge.

20 Le filtre auto nettoyant après la dépose.

20 Le filtre auto nettoyant après la dépose.

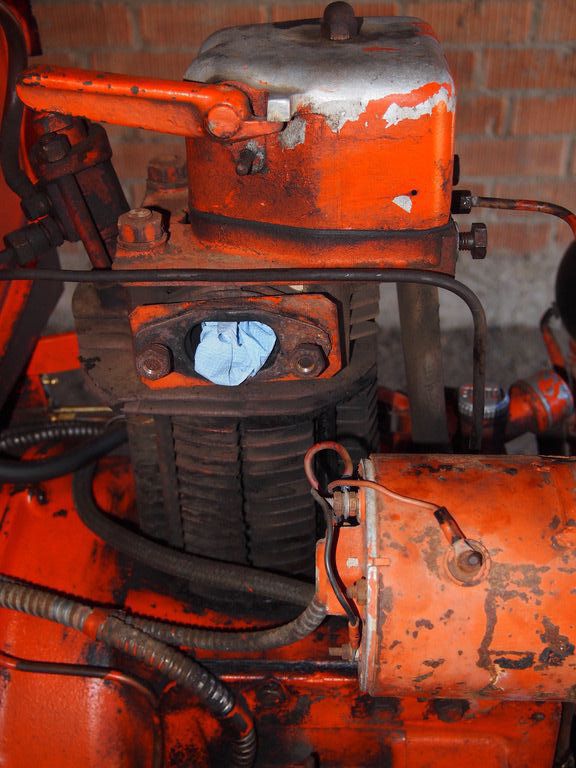

21 Nettoyage du filtre à gasoil

21 Nettoyage du filtre à gasoil

22 Les 4 tamis successif du filtre à gasoil.

22 Les 4 tamis successif du filtre à gasoil.

23 le filtre à carburant a été entièrement nettoyé il est maintenant remonté.

23 le filtre à carburant a été entièrement nettoyé il est maintenant remonté.

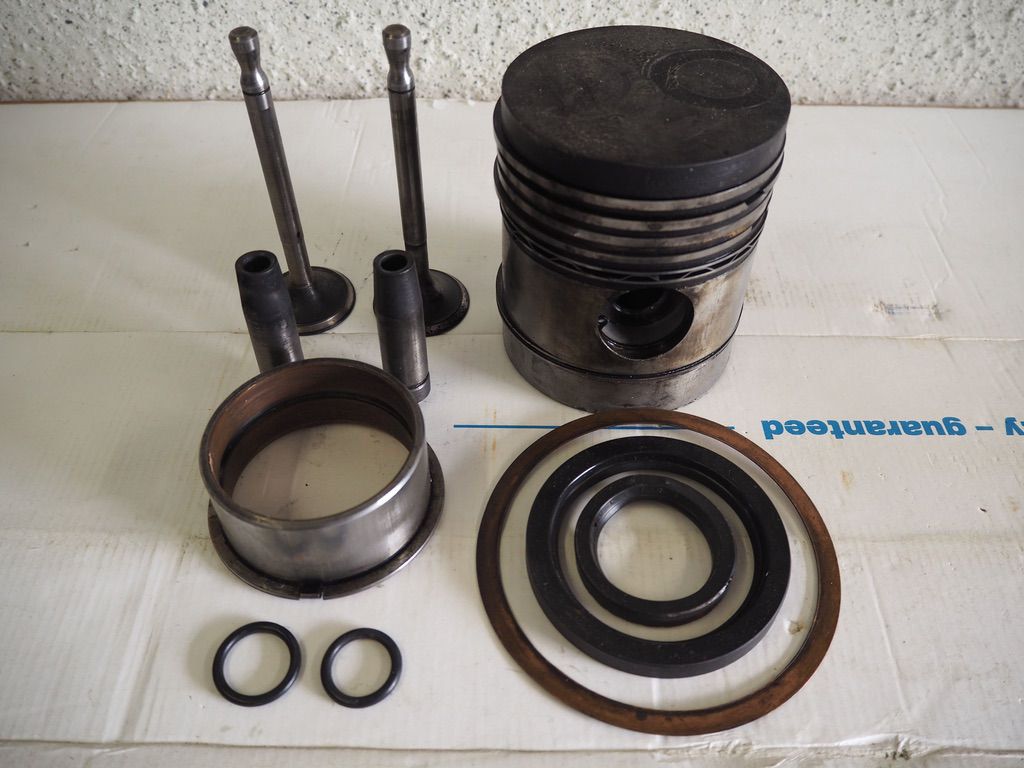

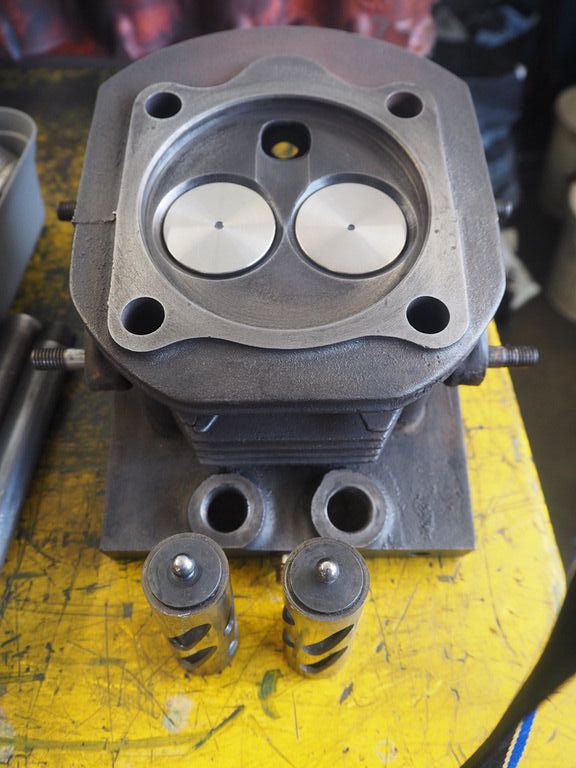

24 Les guides et les soupapes sont neuves.

24 Les guides et les soupapes sont neuves.

25 Le piston va être changé

25 Le piston va être changé

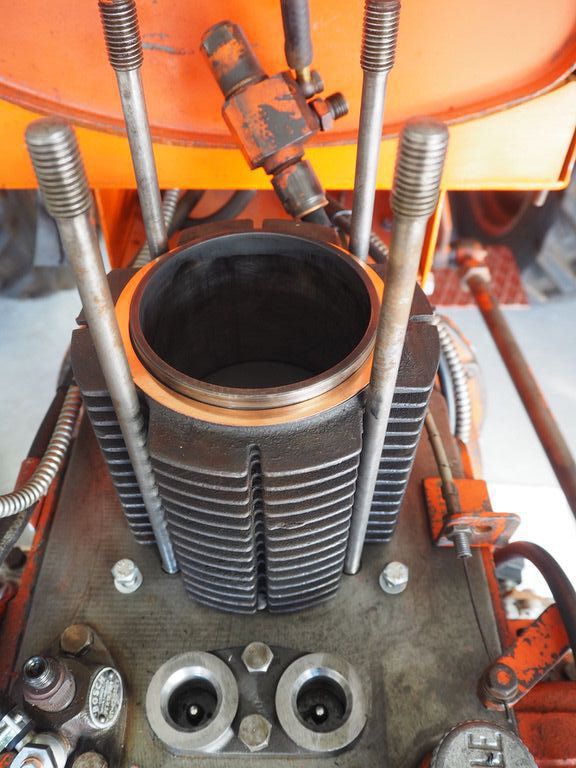

26 Remontage de la chemise, elle est réalésé en Ø 101

26 Remontage de la chemise, elle est réalésé en Ø 101

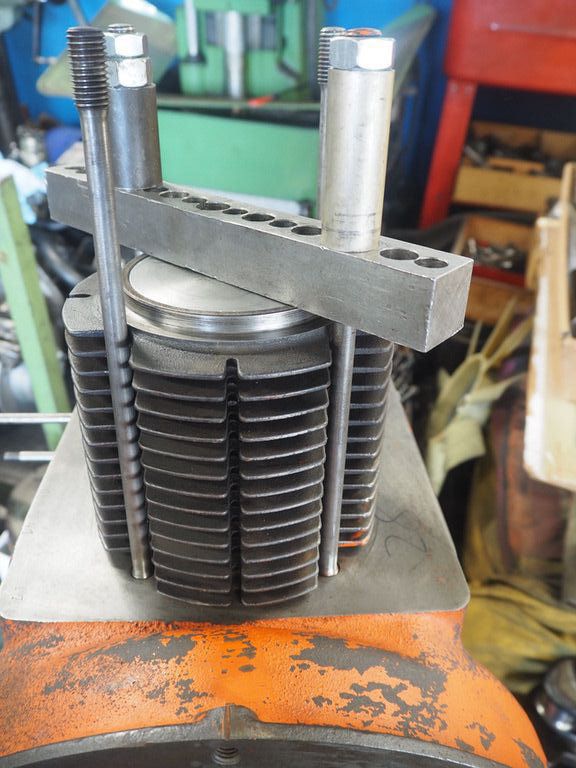

27 Blocage de la chemise lors du remontage.

27 Blocage de la chemise lors du remontage.

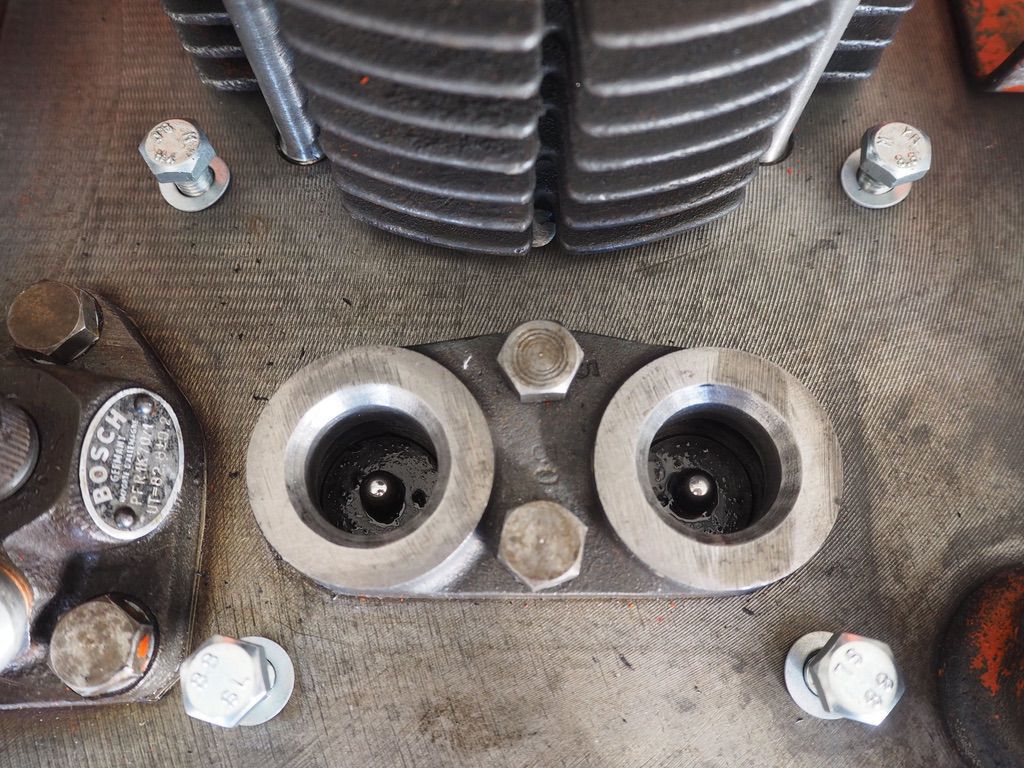

28 Vue des poussoirs avant de reposer la culasse .

28 Vue des poussoirs avant de reposer la culasse .

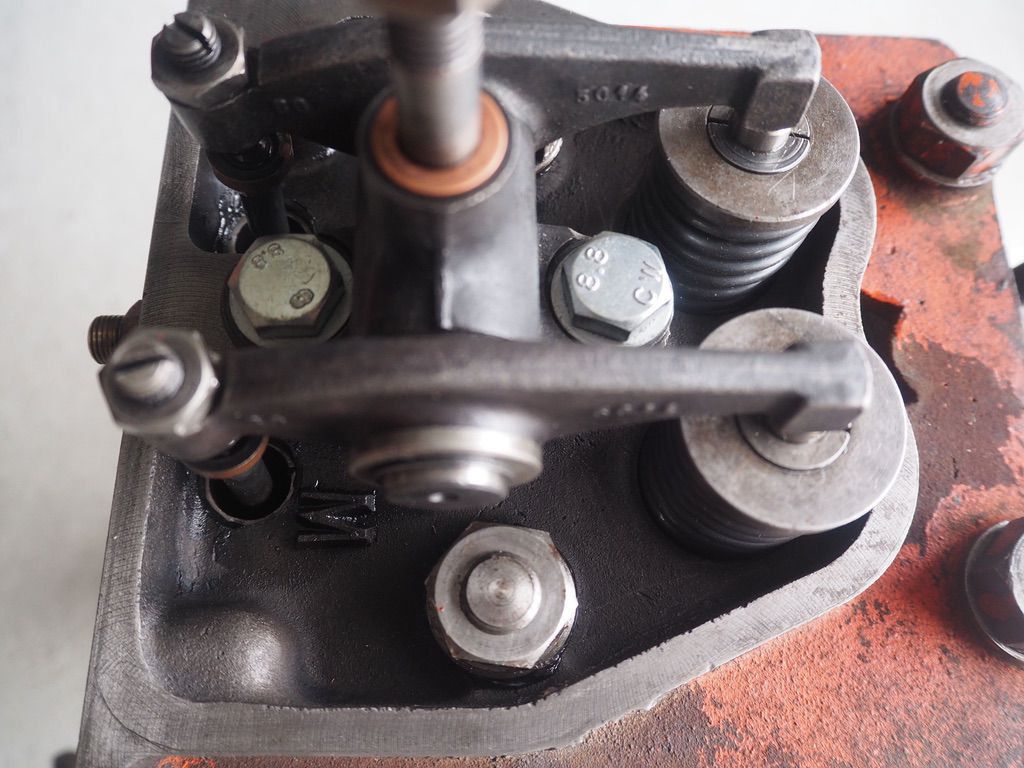

29 Réglage des culbuteurs

29 Réglage des culbuteurs

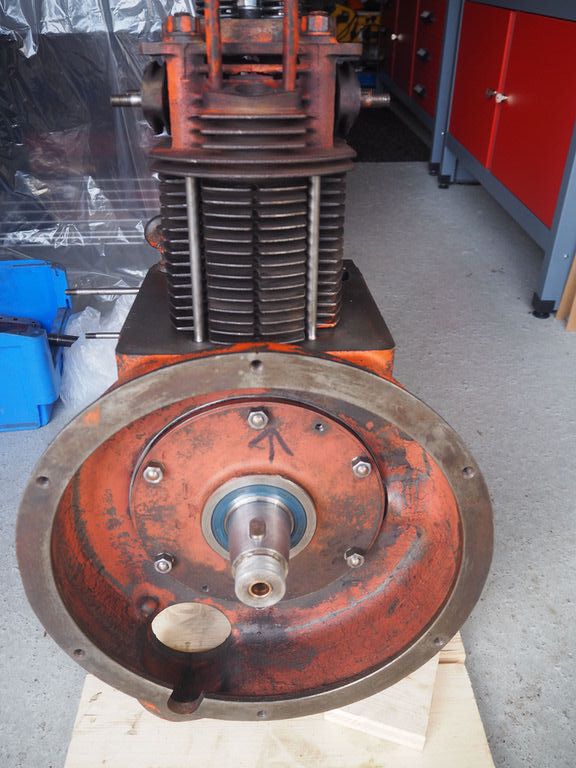

30 le joint de palier arrière à été changé.

30 le joint de palier arrière à été changé.

31 Le mécanisme est prêt à être remonté.

31 Le mécanisme est prêt à être remonté.

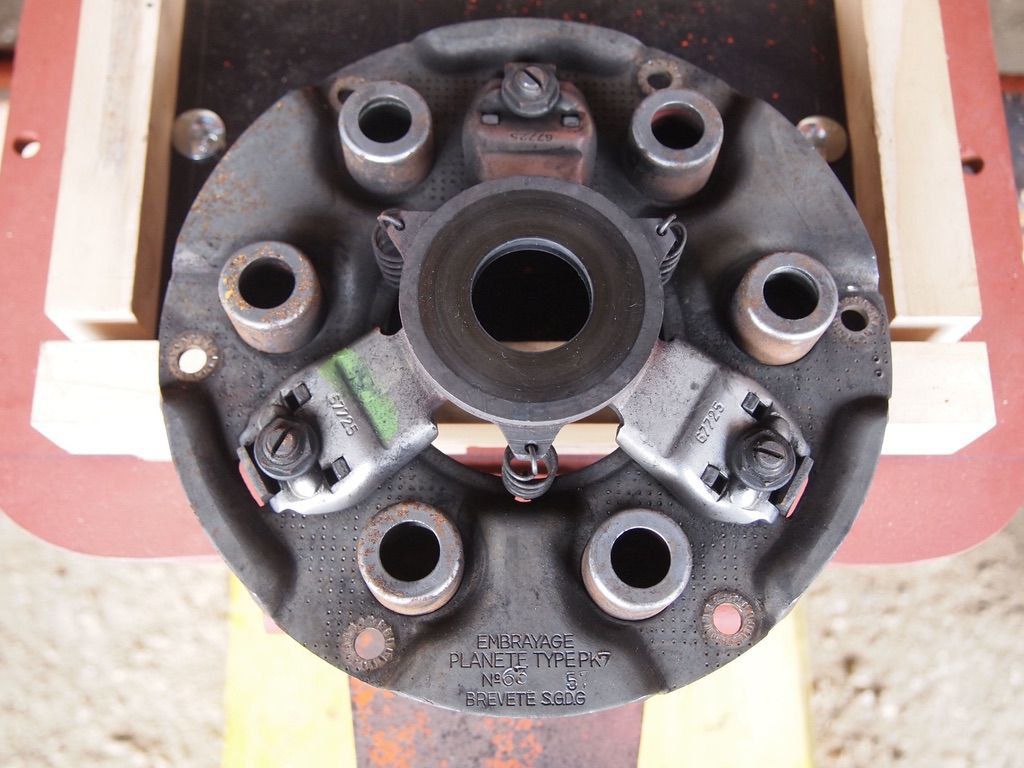

32 Le plateau d'embrayage est en bon état.

32 Le plateau d'embrayage est en bon état.

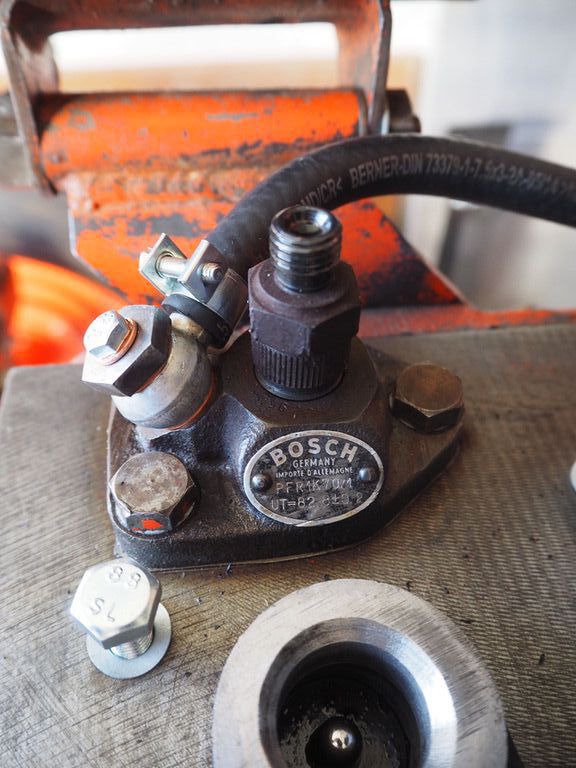

33 Une vue sur la commande des culbuteurs et de la pompe à injection.

33 Une vue sur la commande des culbuteurs et de la pompe à injection.

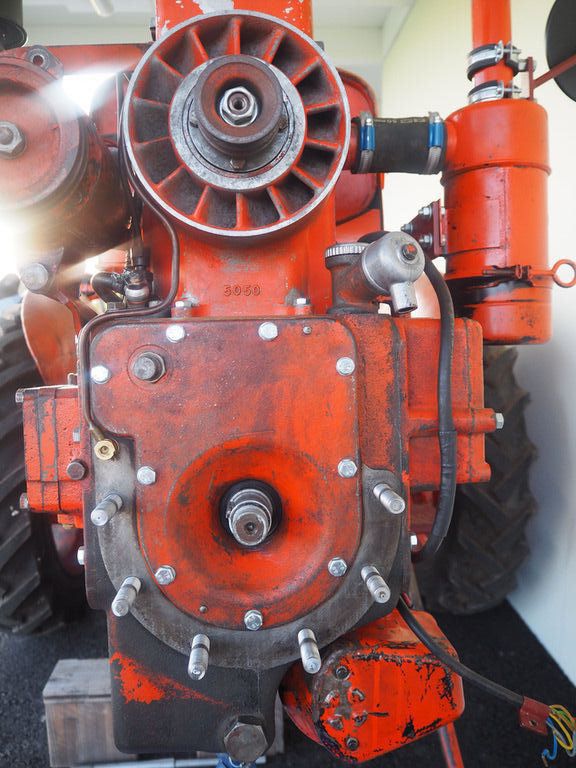

34 Le carter avant n'est pas remonté

34 Le carter avant n'est pas remonté

35

35

36 le moteur vu du coté gauche

36 le moteur vu du coté gauche

37

37

38

38

39 Raccouplage du moteur sur la transmission.

39 Raccouplage du moteur sur la transmission.

40

40

41 La pompe à huile a été entièrement démontée

41 La pompe à huile a été entièrement démontée

42 Le carter de pompe

42 Le carter de pompe

43 remontage du carter avant.

43 remontage du carter avant.

44 Démontage de la transmission pour inspection et changer les joints.

44 Démontage de la transmission pour inspection et changer les joints.

45 Dépose des 2 trompettes arrières.

45 Dépose des 2 trompettes arrières.

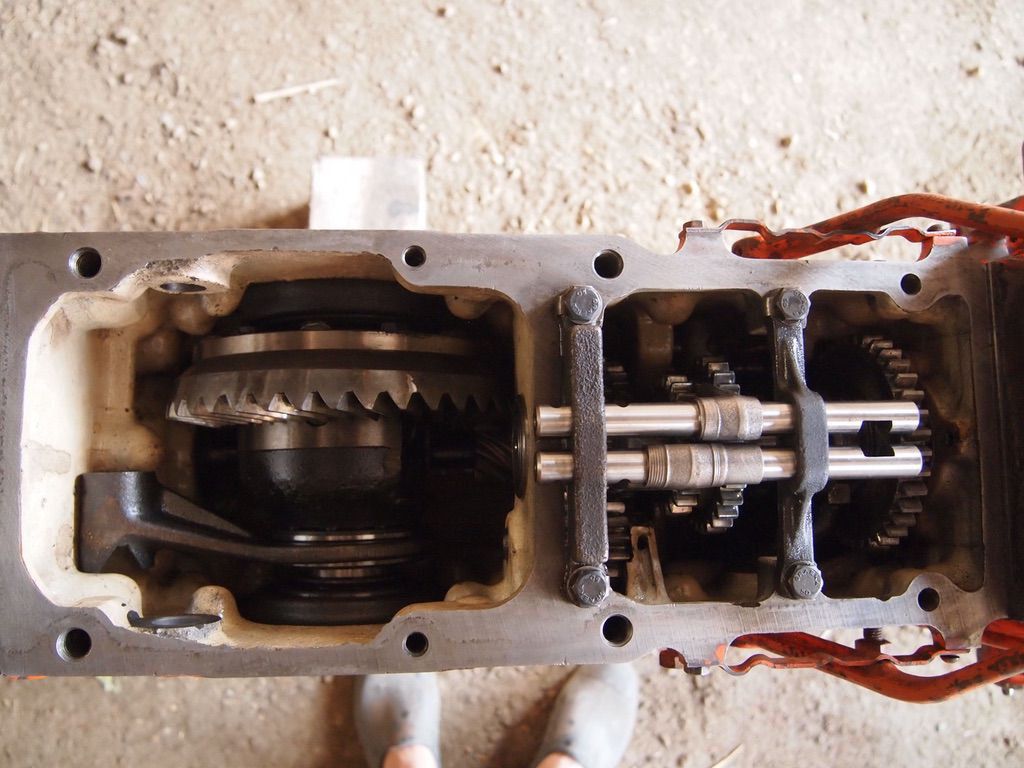

46 Dépose du couvercle de la boite et du pont.

46 Dépose du couvercle de la boite et du pont.

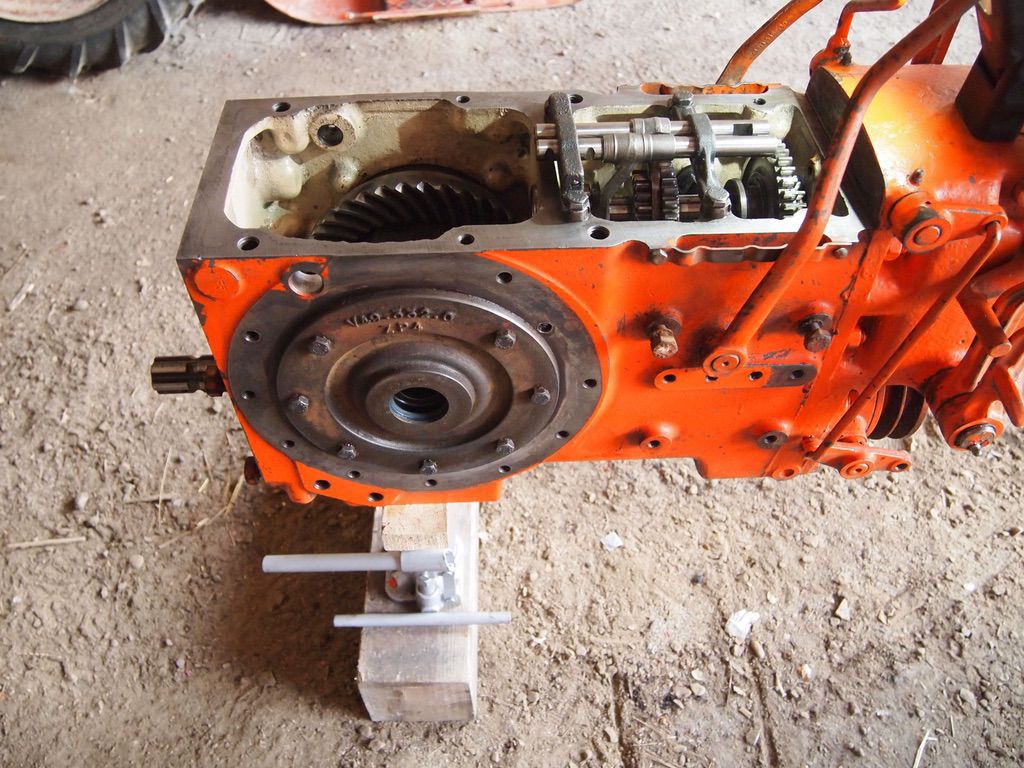

47 Le couple conique est en bon état.

47 Le couple conique est en bon état.

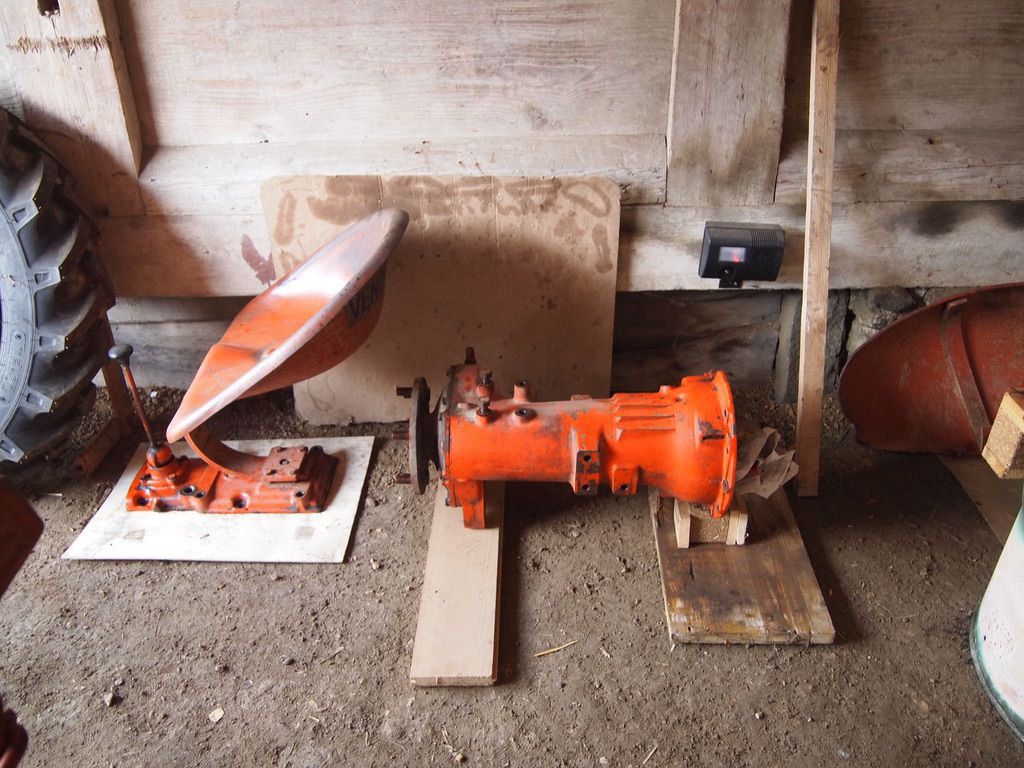

48 Le couvercle de boite avec une trompette et son réducteur.

48 Le couvercle de boite avec une trompette et son réducteur.

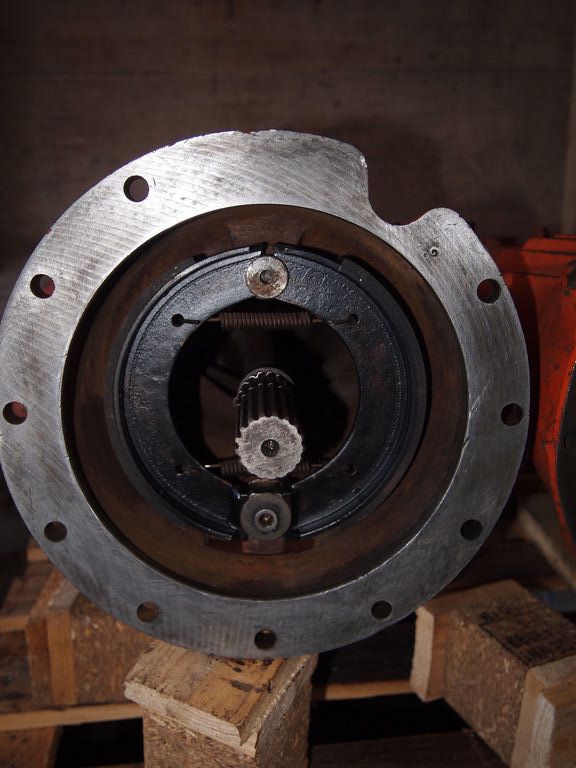

49 Les freins dans les trompettes.

49 Les freins dans les trompettes.

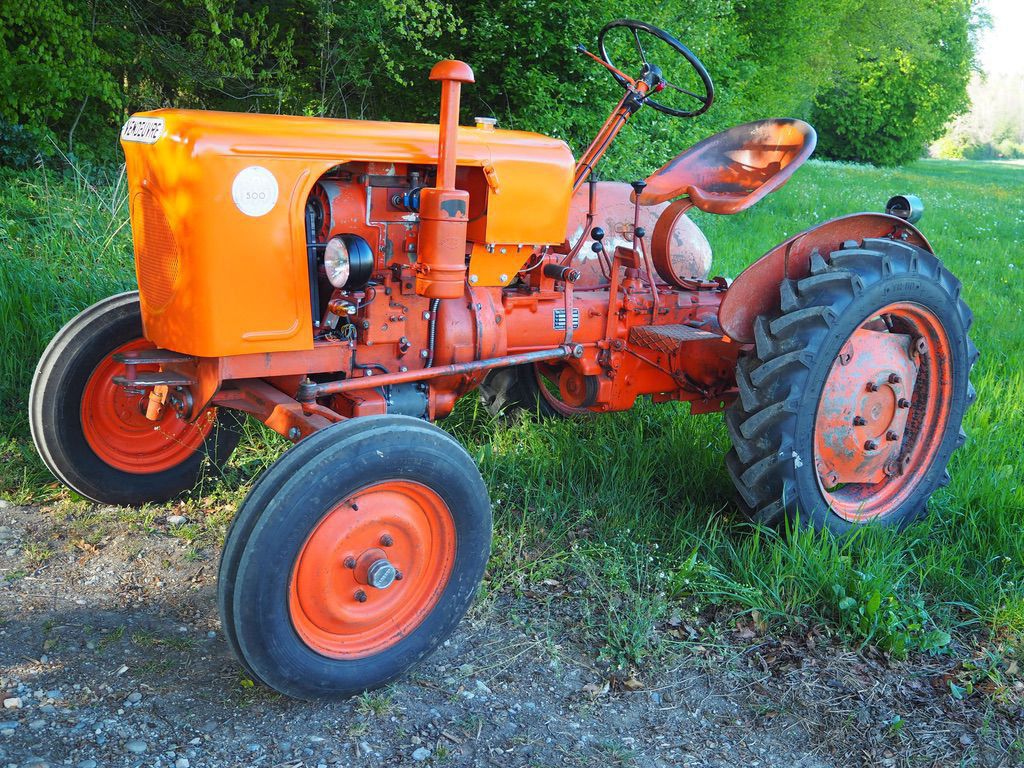

505 Notre BOB 500 est terminé.

505 Notre BOB 500 est terminé.

51 Le capot repeint est flambant neuf.

51 Le capot repeint est flambant neuf.

52

52
